Flexible Zuführung
Offizieller Schweizer Integrator von Flexibowl und PartX

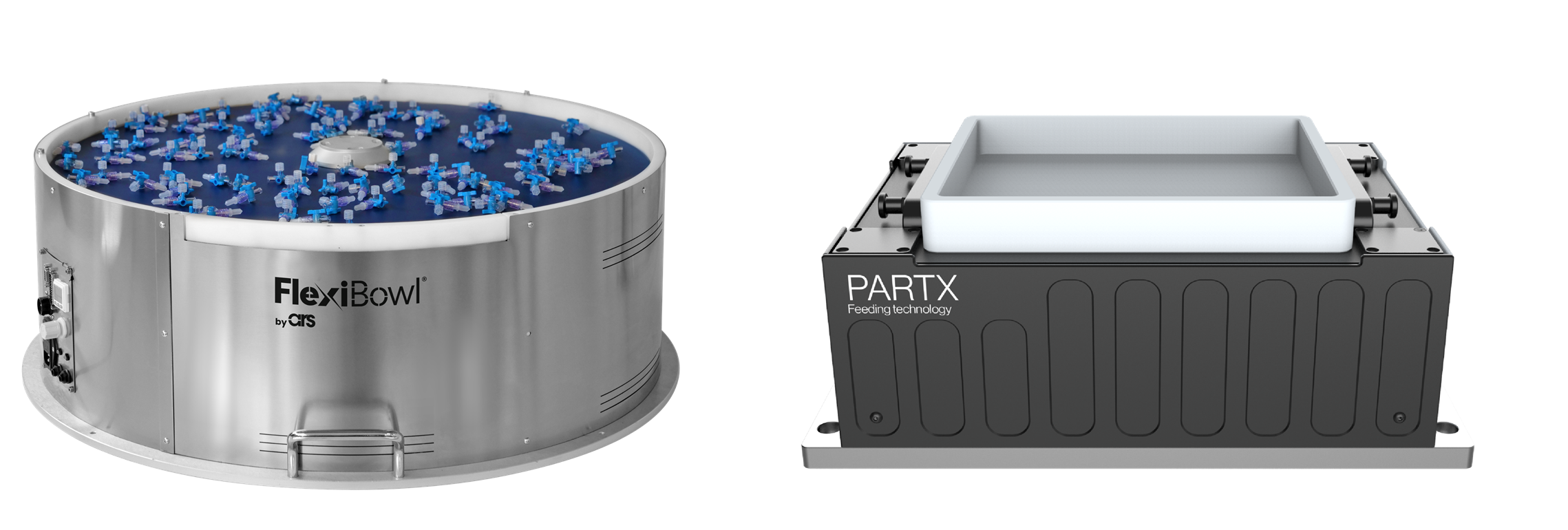

Die Foxbot AG ist der offizielle Schweizer Integrator der Flexibowl (Ars Automation) und Part X (Industry Devices) Zuführungen.
Flexible Zuführung
Offizieller Schweizer Integrator
Die Foxbot AG ist der offizielle Schweizer Integrator der Flexibowl (Ars Automation) und Part X (Industry Devices) Zuführungen.

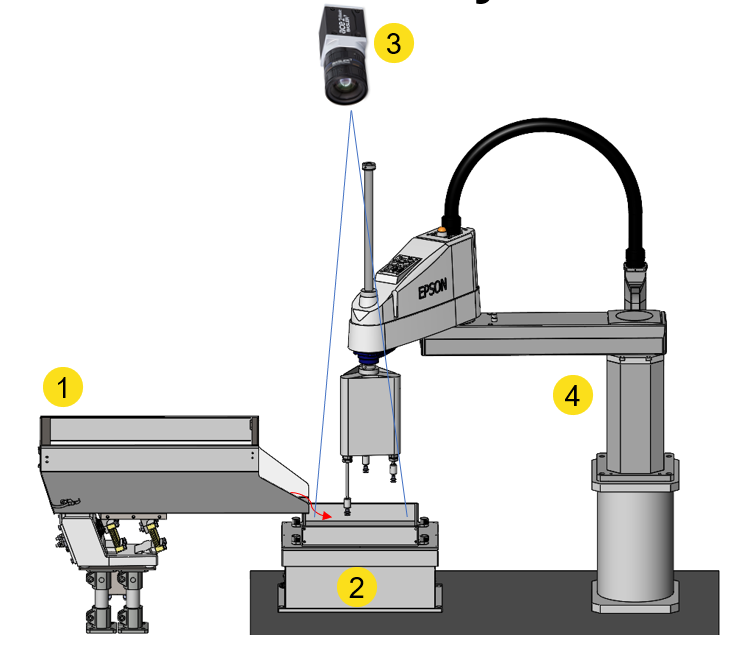

Wie funktionieren flexible Zuführlösungen?
Vereinzelung von Schüttgut
Der Bediener füllt die Bauteile als Schüttgut direkt in den Bunker (1). Alternativ können die Bauteile auch über einen Steigförderer in den Bunker gelangen.
Mittels gezielten Bewegungen kann das Zuführgerät (2) die Bauteile vereinzeln.
Die Kamera (3) detektiert die Bauteile und sendet die Koordinaten dem Roboter.
Der Roboter (4) greift die Bauteile vom Zuführgerät und verarbeitet diese anschliessend weiter.

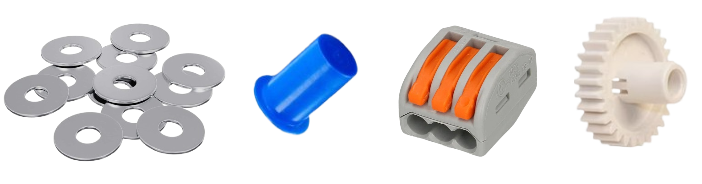

Bauteile
Dank der grossen Range von Zuführgeräten können Bauteile von 1mm-300mm in einem Gewichtrange von 20g-300g (pro Teil) zugeführt werden.

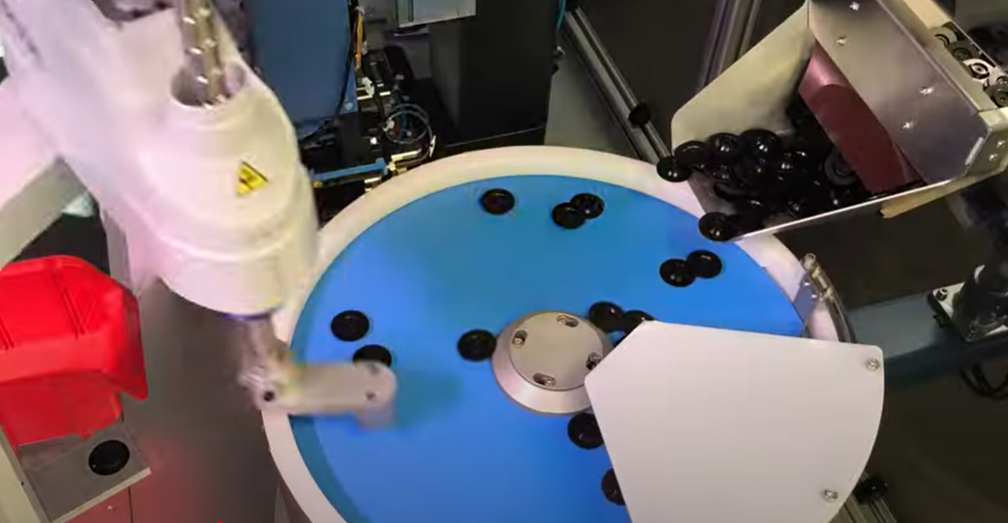

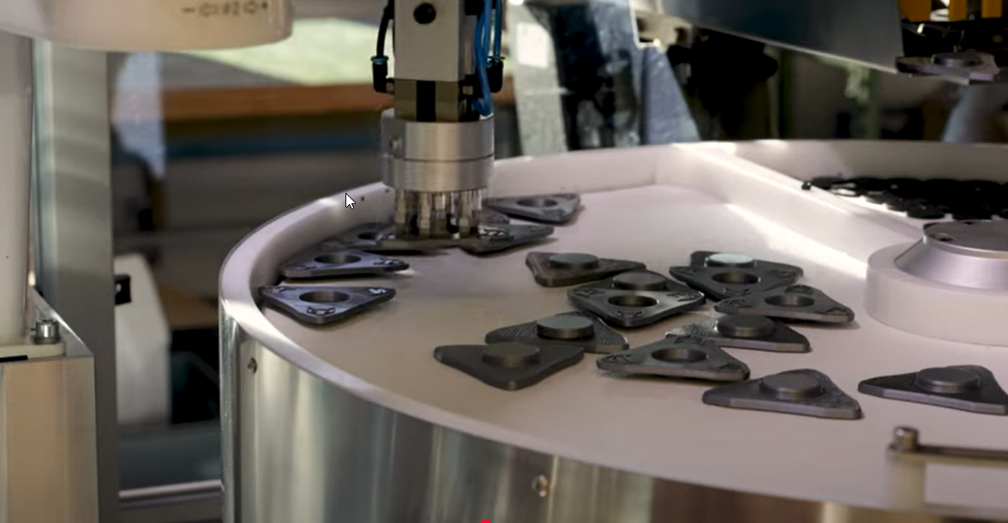

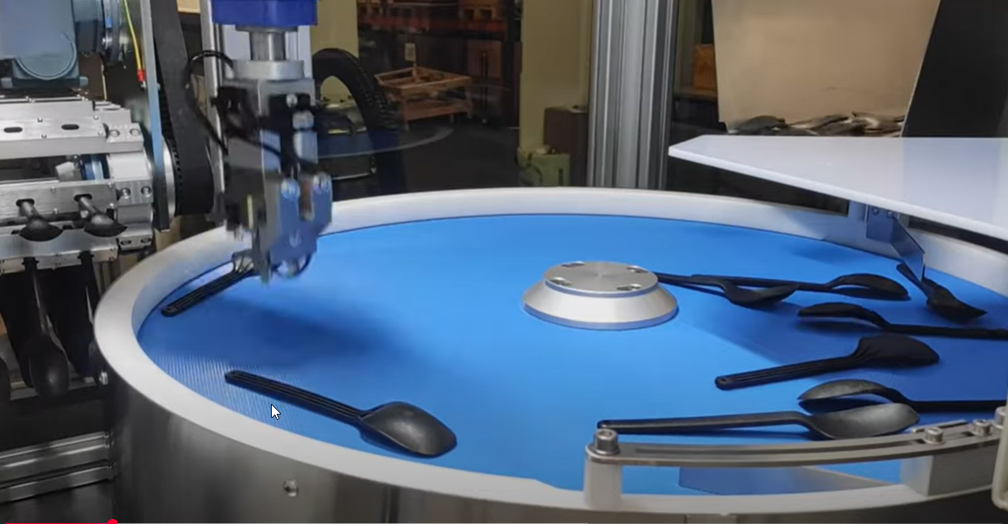

Pick Cases
Erklärvideo
Referenzprojekte
Membran & Kleberinge automatisieren
Roboter, Vision, flexible Zuführung, Ultraschall und Topex (Ettikentenspender) automatisieren eine Membran & Kleberinge.
-
- Qualitätsprüfung dank Vision
- Taktzeit 10sec
- 1Mio Bauteile pro Jahr
- Kunde Hersteller in E-Mobility
Trays mit Schrauben bestücken
Roboter, Vision, flexible Zuführung automatisieren die Zuführung und das Bestücken von Schrauben in Trays.
-
- 8h Autonomie
- 3sec Taktzeit
- 1200Stk pro Stunde Output
- 10 Verschiedene Schraubentypen
Vorteile von flexiblen Zuführungen
Hohe Flexibilität
Unterschiedliche Bauteile mit derselben Anlage verarbeiten.
- Kein mechanischer Umbau notwendig
- Umstellung oft nur per Rezeptwechsel
- Ideal für kleine Losgrößen und Variantenvielfalt
Im Gegensatz dazu sind Vibrationsfördertöpfe meist bauteilspezifisch konstruiert und müssen bei Änderungen mechanisch angepasst oder neu gebaut werden.
Schnelle Umrüstung
- Rezept laden statt mechanisch umbauen
- Minimale Stillstandzeiten
- Ideal für flexible Produktion / Industrie 4.0
Konventionelle Vibrationssysteme benötigen oft:
- mechanische Anpassungen
- neue Werkzeuge
- lange Einrichtzeiten
Schonender
Flexible Zuführungen arbeiten mit kontrollierten Bewegungen statt starken Vibrationen:
- Weniger Bauteilbeschädigung
- Geeignet für empfindliche Teile
- Weniger Abrieb und Verschleiß
Links zu Produkten
Häufig gestellte Fragen?!
Wie schnell sind flexible Zuführungen?
Typische Zykluszeiten von solchen Anwendungen liegen bei 1-5 Sekunden. Die erreichbare Geschwindigkeit hängt stark vom Bauteil ab. Ein entscheidender Faktor ist in welchen Lagen ein Bauteil auf dem Zuführsystem liegen kann und aus wie vielen dieser Lagen ein sicheres Greifen möglich ist.
Weiter spielen die Auswahl des Zuführgeräts und Roboter in die Taktzeit.
Kontaktieren Sie uns und wir besprechen Ihre Applikation.
Was ist der Unterschied zu 3D BinPicking?
Bei flexiblen Zuführsystemen mit einer 2D-Kamera werden die Bauteile auf einem Feeder vorvereinzelt, detektiert und abgegriffen. Beim 3D Binpicking wird komplett auf eine Vorvereinzelung verzichtet. Der direkte Griff aus der Kiste steht jedoch nicht zwingend in Konkurrenz zu herkömmlichen flexiblen Zuführungen. Vielmehr eröffnet die Technologie neue Möglichkeiten für Anwendungen, welche mit konventionellen Zuführungen nicht oder nur schwer lösbar sind. 3D Bin Picking ist eine ausgezeichnete Technologie zur automatischen Zuführung von grossen, schweren oder sehr sensiblen Teilen bei minimalem Platzbedarf.
Ist mein Artikel für geeignet?
Grundsätzlich ist fast jedes Teil geeignet. Dank der grossen Range von Zuführgeräten können Bauteile von 1mm-300mm in einem Gewichtrange von 20g-300g (pro Teil) zugeführt werden.
Wie genau ist eine Flexible Zuführung? (Präzision)
Die Genauigkeit einer flexiblen Zuführung hängt vom eingesetzten Vision-System, der Kameraauflösung und dem Bauteil ab. Typischerweise liegt die Wiederholgenauigkeit der ermittelten Pick-Position bei ±0,1 bis ±0,5 mm.
Ein weiterer wichtiger Faktor ist der Greifer. Mit einem passend ausgelegten Greifer kann das Bauteil beim Greifen zusätzlich zentriert oder lagekorrigiert werden, wodurch auch höhere Anforderungen an die Positioniergenauigkeit zuverlässig erreicht werden können.
Welche Komponenten beinhaltet ein flexibles Zuführsystem?
Ein flexibles Zuführsystem besteht typischerweise aus mehreren aufeinander abgestimmten Komponenten:
- Bunker / Teilebevorratung
Bevorratung der Bauteile und kontrollierte Übergabe an das Zuführsystem - Flexibles Zuführgerät
Vereinzelt und verteilt die Bauteile, sodass diese vom Vision-System erkannt werden können - Vision-System (Kamera & Beleuchtung)
Erfasst Position und Orientierung der Bauteile und berechnet die Pick-Koordinaten - Controller / Software
Steuert die Zuführung, Bildverarbeitung und Kommunikation mit dem Roboter - Schnittstelle zum Roboter
Übergibt die Pick-Koordinaten an den Roboter oder die Anlagensteuerung
Was genau liefert Foxbot AG?
Die Foxbot AG ist Distributor und Integrator für flexible Zuführsysteme. Je nach Bedarf bieten wir unterschiedliche Lieferumfänge — von einzelnen Komponenten bis hin zur schlüsselfertigen Anlage:
- Komponentenlieferung
Wir liefern einzelne flexible Zuführsysteme oder Vision-Komponenten zur Integration in Ihre bestehende Anlage. - Teilintegriertes System
Sie erhalten ein funktionsfähiges Zuführsystem inklusive Vision-Lösung. Das System erkennt die Bauteile und übergibt die Pick-Koordinaten direkt an Ihren Roboter. - Schlüsselfertige Anlage
Wir liefern eine komplette Zuführlösung inklusive Robotik und Integration in Ihren Prozess — abgestimmt auf Ihre spezifische Applikation.
Sie entscheiden, welcher Integrationsgrad am besten zu Ihrer Anwendung passt.
